Introducción a la Construcción de Impresoras 3D

Bienvenido

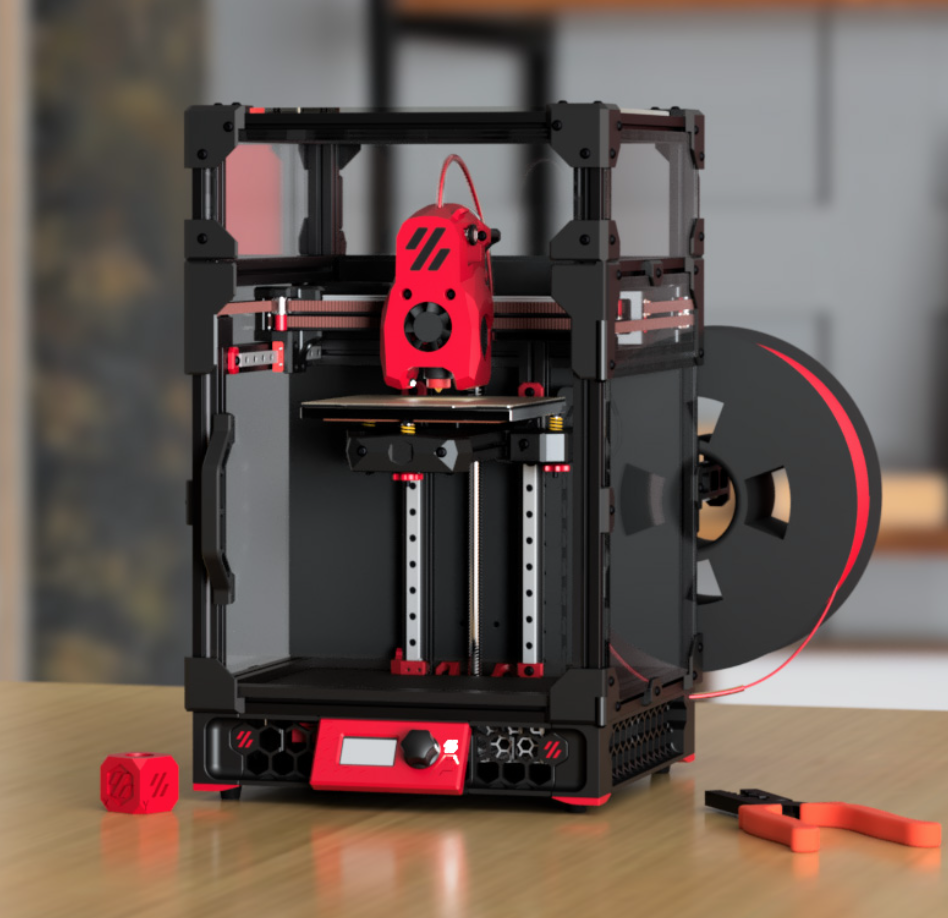

¿Qué es una impresora 3D y por qué construir una tú mismo?

Imagina poder crear objetos físicos directamente desde tu computadora, capa por capa, hasta obtener desde una pequeña pieza de repuesto hasta un modelo complejo. Eso es justo lo que hace una impresora 3D. No es magia, sino un proceso llamado fabricación aditiva, donde se va depositando material —normalmente plástico calentado— para construir objetos de manera precisa. Aunque hoy en día existen impresoras 3D comerciales, armar una por tu cuenta tiene ventajas enormes: aprendes cómo funciona cada parte, puedes personalizarla a tu medida, ahorras dinero y, lo mejor, tienes la satisfacción de decir “¡la construí yo!”..

¿Qué aprenderás en este libro?

Este libro es una guía paso a paso para que armes tu propia impresora 3D, desde la selección de piezas hasta los primeros prints exitosos. No necesitas ser un experto en electrónica ni en mecánica; aquí te explico todo con palabras sencillas y con consejos prácticos para que evites los errores más comunes.

Tecnologías básicas de impresión 3D: la más usada y por qué Aunque existen varias tecnologías para imprimir en 3D, la más popular y accesible es la FDM (Fused Deposition Modeling), o modelado por deposición fundida. Esta tecnología usa filamento plástico, que se funde y deposita en capas. Es ideal para principiantes por su bajo costo y variedad de materiales. También existe la impresión por resina (SLA/DLP), que usa luz para curar capas de resina líquida, pero es más cara y compleja. Componentes clave que verás en esta impresora Para que te vayas familiarizando, aquí tienes un panorama general de las partes básicas que vamos a ir armando: Frame (estructura): el esqueleto que sostiene todo. Ejes X, Y, Z: los motores y guías que permiten mover el cabezal y la cama. Extrusor y Hotend: donde se funde y sale el plástico. Cama caliente: superficie donde se imprime y que se calienta para mejorar la adhesión. Electrónica: placa controladora, sensores y cables. Software: desde el diseño 3D hasta el firmware que controla la impresora

Problemas comunes que solucionaremos juntos

Cuando comienzas a imprimir, es normal enfrentar problemas como:

Piezas que no se adhieren a la cama y se despegan al imprimir.
Atascos de filamento que detienen la impresión.
Movimientos imprecisos que arruinan el modelo.
Temperaturas inestables o errores de calibración.

En cada capítulo, no solo te explicaré cómo montar, sino cómo evitar y resolver estos problemas con trucos sencillos.

Primer paso: mentalidad para construir tu impresora 3D

Construir tu impresora puede parecer un desafío gigante, pero la clave es avanzar paso a paso, ser paciente y estar dispuesto a aprender de cada error. Te recomiendo que hagas anotaciones, tomes fotos y mantengas todo organizado para que el proceso sea una experiencia divertida y educativa.

Capítulo 2 Selección de la impresora:Frame La Base de Tu Impresora 3D

¿Por qué el frame es tan importante?

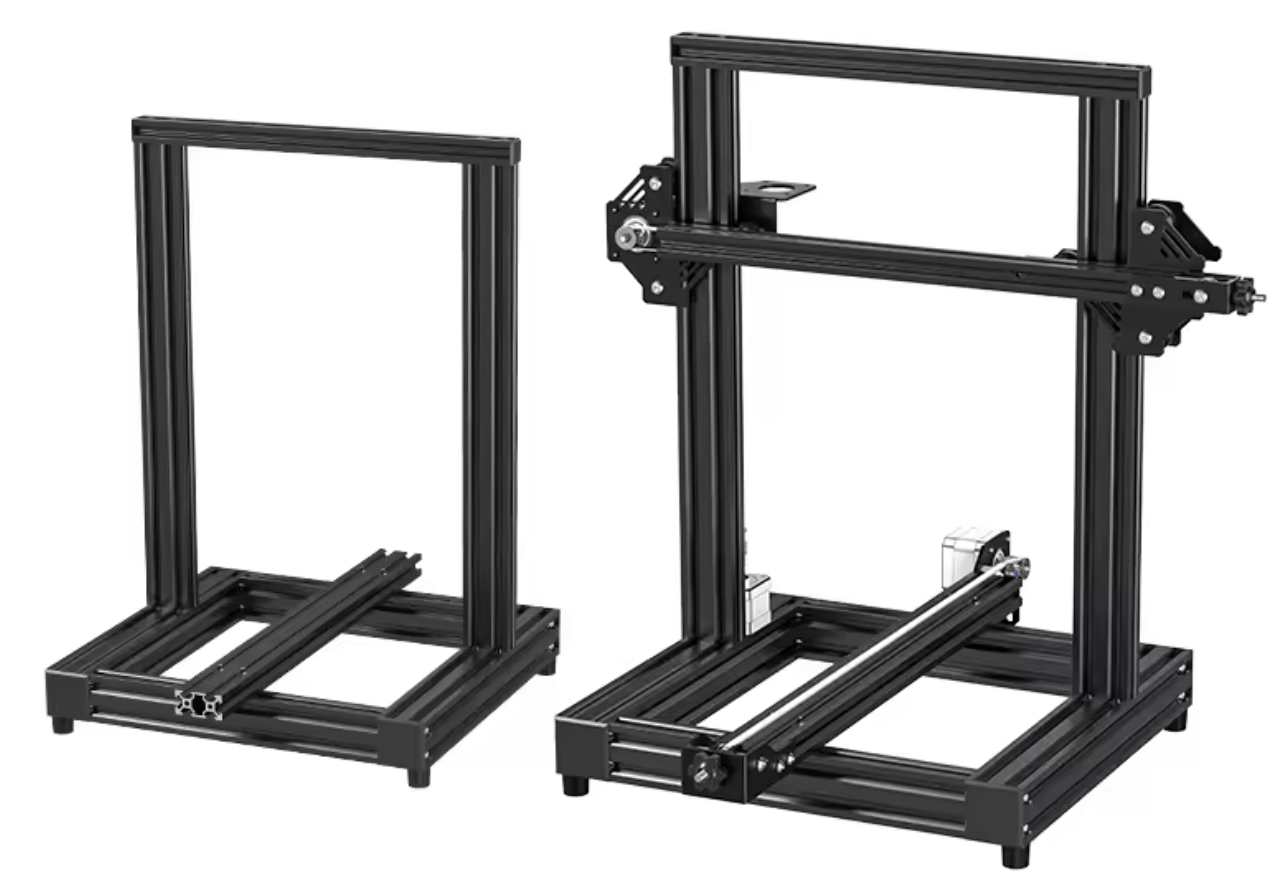

Piensa en el frame como el esqueleto o la columna vertebral de tu impresora 3D. Es la estructura que sostiene todos los componentes: motores, cama, extrusor, electrónica y cables. Si el frame no es lo suficientemente rígido y estable, tu impresora no podrá moverse con precisión, lo que afectará la calidad de tus impresiones.
Una estructura inestable puede provocar vibraciones, desplazamientos inesperados, y en el peor de los casos, fallos mecánicos que dañan la impresora o arruinan las piezas que imprimes.

¿Qué materiales son los mejores para el frame?

Hay varias opciones, y cada una tiene ventajas y desventajas según tu presupuesto, experiencia y objetivos.

Aluminio

Ventajas: Es rígido, ligero y fácil de montar con perfiles tipo V-Slot o T-Slot, que permiten ajustar piezas sin taladrar.
Desventajas: Puede ser más caro que otras opciones.
Ideal para: Impresoras de tamaño medio a grande y para quienes quieren durabilidad.

Acero

Ventajas: Muy resistente y estable.
Desventajas: Más pesado y difícil de trabajar sin herramientas especializadas.
Ideal para: Proyectos avanzados o impresoras industriales.

Madera

Ventajas: Fácil de conseguir y trabajar en casa con herramientas básicas.
Desventajas: Menos rígida, puede deformarse con el tiempo por humedad o temperatura.
Ideal para: Prototipos o impresoras para uso doméstico y bajo presupuesto.

Piezas impresas en 3D (plástico)

Ventajas: Puedes diseñar estructuras personalizadas.
Desventajas: No son muy rígidas, así que es mejor usarlas como complemento o para marcos pequeños.
Ideal para: Partes internas o para proyectos compactos.

Tipos comunes de diseños de frame

Frame cerrado (caja completa o cubo)
- Proporciona la mayor rigidez.
- Mejora el control de temperatura en la impresión.
- Requiere más material y es más pesado.
Frame abierto (tipo “C” o “L”)
- Más ligero y fácil de acceder.
- Puede vibrar más, requiere buen diseño para evitar movimientos no deseados.
Frame tipo CoreXY o H-Bot
- Diseño más avanzado para movimientos rápidos y precisos.
- Requiere experiencia para montar y calibrar.

¿Qué tamaño elegir?

El tamaño del frame define el volumen máximo que podrás imprimir. Piensa en qué quieres imprimir: ¿objetos pequeños para uso doméstico o piezas grandes para prototipos? Recuerda: a mayor tamaño, mayor costo y complejidad.

Consejos prácticos para elegir y montar el frame

Rigidez ante todo: Usa esquinas reforzadas y uniones firmes. No escatimes en tornillos y tuercas. Nivelación: Asegúrate de que la base del frame sea perfectamente plana. Puedes usar patas ajustables para nivelar. Planifica la integración: Piensa en cómo montarás los motores, guías y electrónica desde el principio. Piensa en mantenimiento: Que el diseño permita acceso fácil para ajustes y reparaciones.

Problemas comunes relacionados con el frame y cómo evitarlos

Vibraciones y ruidos: Ocurre por marcos flexibles o sueltos. Solución: aprieta bien todas las uniones, usa perfiles de aluminio o refuerzos. Desalineación: Si el frame no es cuadrado, las piezas no encajarán y la impresión fallará. Usa escuadras y herramientas de medición para verificar. Desgaste prematuro: En materiales débiles, el frame puede deformarse con el tiempo. Evita usar solo plástico para partes estructurales principales.
¿Dónde comprar y cuánto gastar?

Puedes conseguir perfiles de aluminio en ferreterías industriales o tiendas online especializadas. Elige proveedores que den garantía y buenas opiniones. En cuanto a presupuesto, un buen frame puede costar desde 50€ para un proyecto pequeño, hasta varios cientos en kits más avanzados.

Característica Recomendación para principiantes Material Perfil de aluminio (V-Slot o T-Slot) Diseño Frame cerrado para más estabilidad Tamaño Volumen de impresión adecuado a tus necesidades Herramientas necesarias Llaves Allen, nivel, escuadra, destornilladores Presupuesto Desde 50€ a 200€, según tamaño y calidad

Mini guía rápida para elegir tu frame

Característica	Recomendación para principiantes
Material	Perfil de aluminio (V-Slot o T-Slot)
Diseño	Frame cerrado para más estabilidad
Tamaño	Volumen de impresión adecuado a tus necesidades
Herramientas necesarias	Llaves Allen, nivel, escuadra, destornilladores
Presupuesto	Desde 50€ a 200€, según tamaño y calidad

Conclusión

El frame es la base que garantizará la calidad y durabilidad de tu impresora 3D. Dedica tiempo a elegir bien y armar con cuidado. Una estructura rígida y bien alineada es la mejor inversión para obtener impresiones limpias, sin errores ni movimientos indeseados. En el próximo capítulo, veremos qué materiales y componentes necesitas para completar el montaje.

Tipos de Impresoras Recomendadas

Pagina oficial de las impresoras VORON Documentacio VORON

Pasos

Descargar el repositorio
Instalar dependencias
Ejecutar el sistema

3 -Lista de materiales y Herramientas: Todo lo que necesitas para comenzar

¿Por qué es importante tener la lista completa?

Antes de comenzar a armar tu impresora 3D, es fundamental contar con una lista clara y ordenada de los materiales y componentes. Esto te evitará paradas inesperadas por falta de piezas y te ayudará a planificar el presupuesto. Además, te permitirá comparar opciones y buscar los mejores precios o alternativas compatibles.

Categorías de materiales y componentes

Para que no te pierdas, vamos a dividir la lista en grupos según su función dentro de la impresora:

1. Estructura y mecánica

Frame (estructura): perfiles de aluminio, tornillos, tuercas y esquinas de refuerzo. (V-Slot o T-Slot son muy populares)

Guías lineales y varillas: para los movimientos precisos de los ejes X, Y y Z. Puede ser varillas lisas + casquillos o guías lineales tipo “rail”.

Motores paso a paso (stepper motors): suelen ser NEMA 17, que son estándar para impresoras 3D. Necesitarás uno para cada eje (X, Y, Z) y para el extrusor.

Cinturones y poleas: para transmitir el movimiento de los motores a los ejes X y Y, usando correas dentadas GT2 y poleas compatibles.

Tornillos de avance (lead screws) o husillos: para el eje Z, que debe moverse con precisión vertical.

2. Sistema de extrusión y hotend

Extrusor: puede ser tipo Bowden o directo; su función es empujar el filamento hacia el hotend.

Hotend: es la parte que calienta y funde el filamento para depositarlo en la cama.

Boquilla (nozzle): generalmente de 0.4 mm, aunque hay otras medidas para detalles finos o impresión rápida.

Ventiladores: para enfriar el hotend y el plástico impreso, evitando deformaciones.

3. Cama de impresión

Cama caliente (heated bed): superficie que se calienta para evitar que la pieza se despegue. Fundamental para imprimir ABS, PETG y otros filamentos.

Superficie de impresión: vidrio, cinta PEI, BuildTak o superficies magnéticas para mejorar la adhesión.

4. Electrónica

Placa controladora (mainboard): el “cerebro” que controla los motores, sensores y temperatura. Ejemplos comunes son la Arduino Mega + RAMPS, SKR, o placas más avanzadas.

Drivers de motores: controlan la corriente y movimiento de los motores paso a paso.

Fuente de alimentación (PSU): debe entregar la potencia suficiente para la cama caliente, hotend y motores (usualmente 12V o 24V).

Pantalla LCD / Panel de control: para manejar la impresora sin usar la computadora.

Cables y conectores: adecuados para la corriente y comunicación.

5. Sensores y finales de carrera

Endstops (finales de carrera): para detectar el límite de recorrido de cada eje y calibrar la posición. Pueden ser mecánicos, ópticos o inductivos.

Sensor de nivelación: algunos modelos usan sensores inductivos o BLTouch para auto-nivelar la cama.

6. Filamento

El material para imprimir, puede ser PLA (fácil y para principiantes), ABS (más resistente, requiere cama caliente) o PETG (buena durabilidad y facilidad).

Extras que puedes considerar

Termistores y calentadores para hotend y cama.

Soportes impresos para organizar cables.

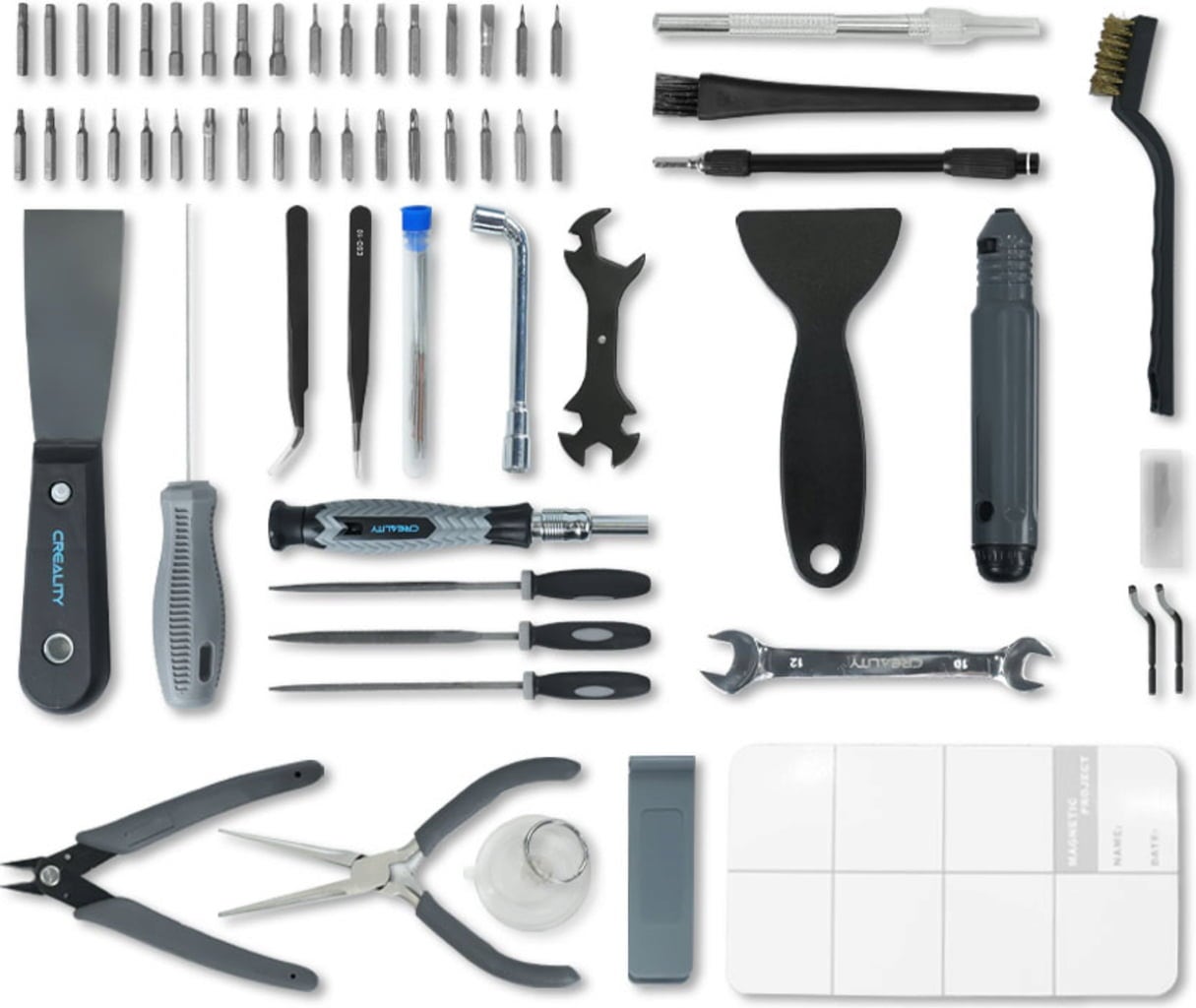

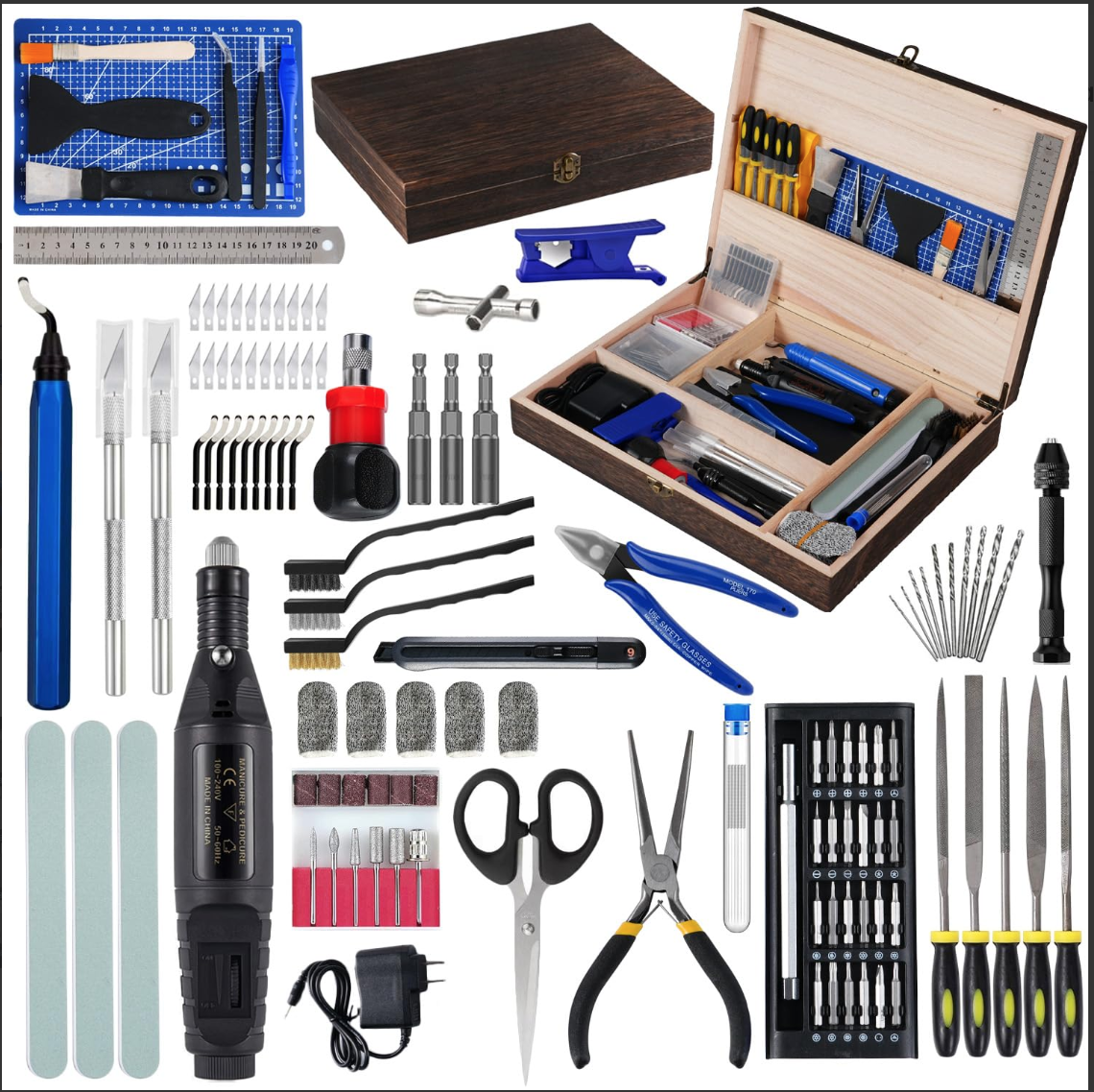

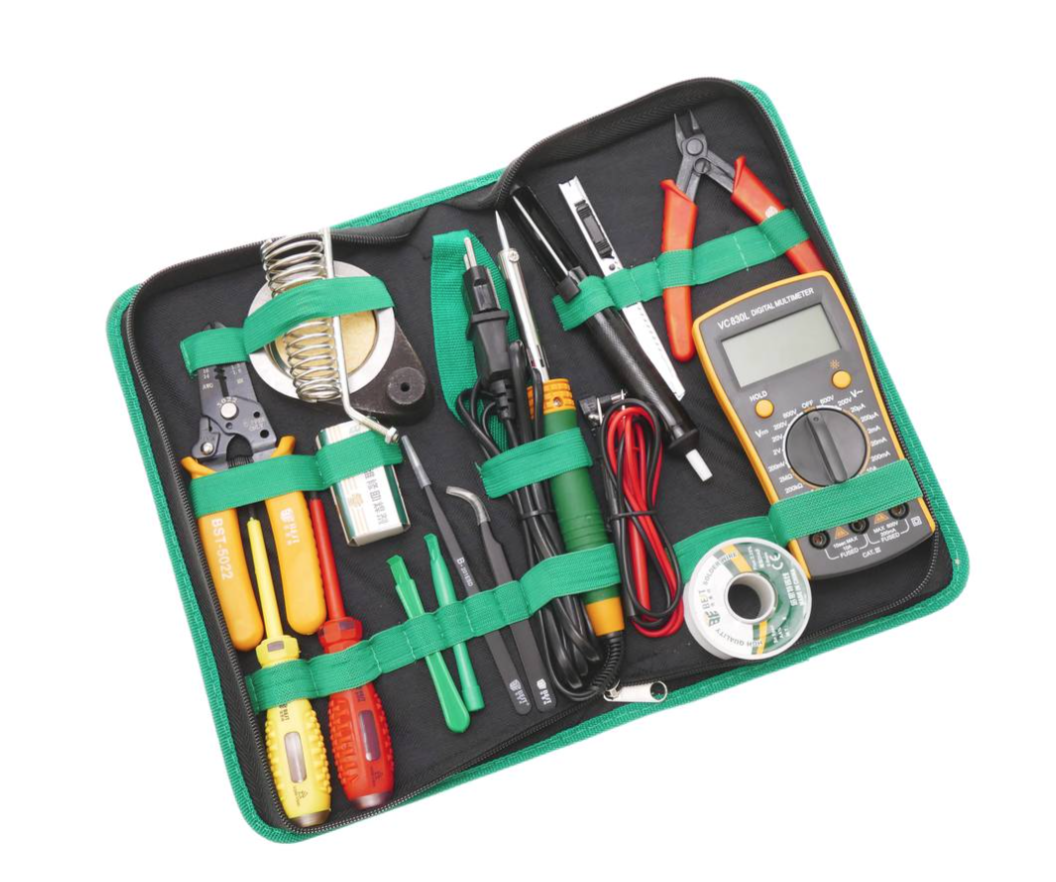

Kit de herramientas básicas para el montaje: llaves Allen, destornilladores, pinzas.

Lubricante para guías y varillas.

Lista básica resumida para un kit estándar (FDM)

Componente	Cantidad	Comentarios
Perfil aluminio V-Slot	Según tamaño	Marco estructural
Tornillos y tuercas	Varias	Para unir piezas
Motores NEMA 17	4 a 5	3 ejes + extrusor (+ opcionales)
Varillas lisas / guías	6-8	Para movimiento lineal
Cinturones GT2	2	Ejes X e Y
Poleas GT2	4-6	Compatible con motores y cinturones
Tornillos de avance Z	1-2	Husillos para eje Z
Extrusor	1	Directo o Bowden
Hotend	1	Incluye boquilla y ventiladores
Cama caliente	1	Mejor si es de aluminio o mica
Placa controladora	1	Ej. SKR, RAMPS, Arduino Mega
Drivers motores	4-5	Para cada motor paso a paso
Fuente de alimentación	1	12V o 24V, mínimo 350W
Endstops	3-6	Mecánicos o inductivos
Pantalla LCD / Panel	1	Opcional, para control manual
Filamento PLA	1 rollo	Para empezar

Dónde comprar y qué buscar

Tiendas especializadas online: AliExpress, Amazon, Banggood, tiendas locales de electrónica o robótica.

Busca siempre reseñas y videos de usuarios para confirmar calidad.

Evita componentes genéricos sin nombre que pueden fallar rápido.

Invierte un poco más en piezas clave como la placa controladora y el hotend.

Consejos para organizar tu compra

Haz un pedido conjunto para no pagar mucho en envíos.

Verifica compatibilidad: motores con drivers, placa con sensores, fuente con voltaje de todo el sistema.

Compra algunas piezas extra (tornillos, fusibles, boquillas) para evitar quedarte sin repuestos.

Preparación antes del montaje

Una vez que tengas todo:

Separa los componentes y verifica que estén completos y sin daños.

Organiza las herramientas.

Lee el manual o datasheets de componentes críticos (motores, electrónica).

Ten a mano una libreta para anotar tus avances y cualquier problema.
